Продам: двухблочный усилитель в Салавате

Продается комплект печатных плат для самостоятельного изготовления лампового усилителя в базовой комплектации на лампах 6э5п + 6с41с.
Технические характеристики:
Выходная мощность (максимальная) - 7 Вт (класс А)
Диапазон частот - 20Гц – 20 кГц (-0.5 дБ)
Чувствительность - 1,0 В
Входное сопротивление - 10-100 кОм
Выходное сопротивление - 1,0 Ом (1кГц)
Отношение сигнал/шум - не хуже 85 дБ
Потребляемая мощность - 70 Вт / канал
Радиолампы - 6С41С (триод), 6э5п (УЛ включение)

На фото представлена печатная плата одного моноканала усилителя, т.к. второй канал абсолютно идентичен в зеркальном отражении.
Основная задача проекта – разработка универсальной печатной платы, способной обеспечить возможность монтажа наиболее распространенных схемотехнических решений с целью исследования режимов и выбора оптимальной схемы однотактного лампового усилителя, под индивидуальные требования или ресурсы, предпочтения, финансовые возможности слушателя.
Проект ориентирован на начинающих радиолюбителей, однако конструктивные особенности печатной платы, позволяют реализовать на ее базе, высококачественный однотактный усилитель, при условии применения качественных комплектующих.
В основе проектировании платы усилителя заложены следующие основные технические решения:
- моноблочная конструкция каналов, что обеспечивает лучшее разделение по каналам и обеспечивает оптимальную компоновку аудиосистемы, а именно расположение моноблоков в непосредственной близости к акустическим системам;
- раздельное питание входного и выходного каскадов – снимаются ограничения в питании при выборе типа применяемых ламп, а также минимизируется взаимное влияние каскадов усилителя;
- применение фильтров анодного питания на полевом транзисторе – обеспечивает низкий уровень пульсаций анодного напряжения при минимальных габаритах, а также обеспечивается плавное нарастание анодного напряжения, исключающее ударные нагрузки в момент включения усилителя;
- микроконтроллерное управление блоком задержки анодного напряжения – обеспечивает задержку включения анодного питания на время прогрева ламп, с одновременной системой визуализации стадии включения (прогрев / включение анодного / плавное увеличение анодного / готовность к работе).
- применение схемы слежения и стабилизации тока покоя выходного каскада – актуально для ламп, имеющих тепловую нестабильность во времени, а также позволяет производить замену ламп выходного каскада без подстройки тока покоя, который устанавливается автоматически, по заранее выставленным параметрам;
- компактность трассировки платы обеспечивает уменьшение габаритных размеров моноблоков;
- минимизация навесного монтажа – упрощает конструкцию и сводит к минимуму вероятность ошибки при монтаже (особенно для начинающих радиолюбителей);
- применение распространенных (недефицитных комплектующих);
- трассировка общей шины по методу «звезда» позволяет исключить паразитные эффекты (фон, возбуждение, нестабильность и т.д.) при работе усилителя;
- топология платы имеет «одностороннюю трассировку, что позволяет снизить себестоимость, а также дает возможность изготовить плату в условиях радиолюбительской лаборатории известными способами (ЛУТ, Фоторезист и т.д.).
На фото дополнительно представлен образец корпуса для одного моноблока.
Платы выполнены в заводских условиях: металлизация отверстий, люжение, паяльная маска, шелкография.

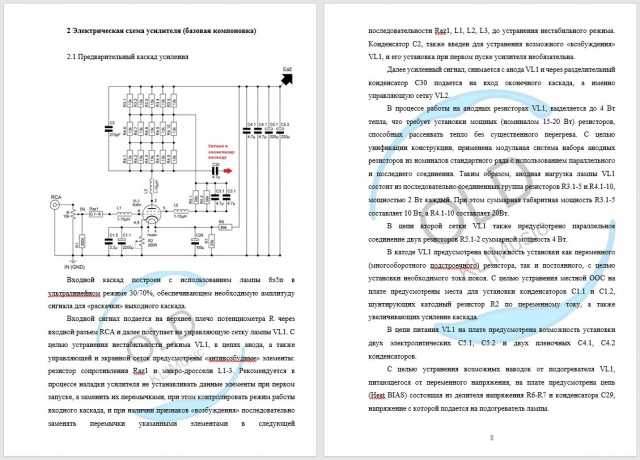

В комплекте поставляется подробная инструкция по сборке и модель усилителя в среде ElectronicWorcbench Multisim.
